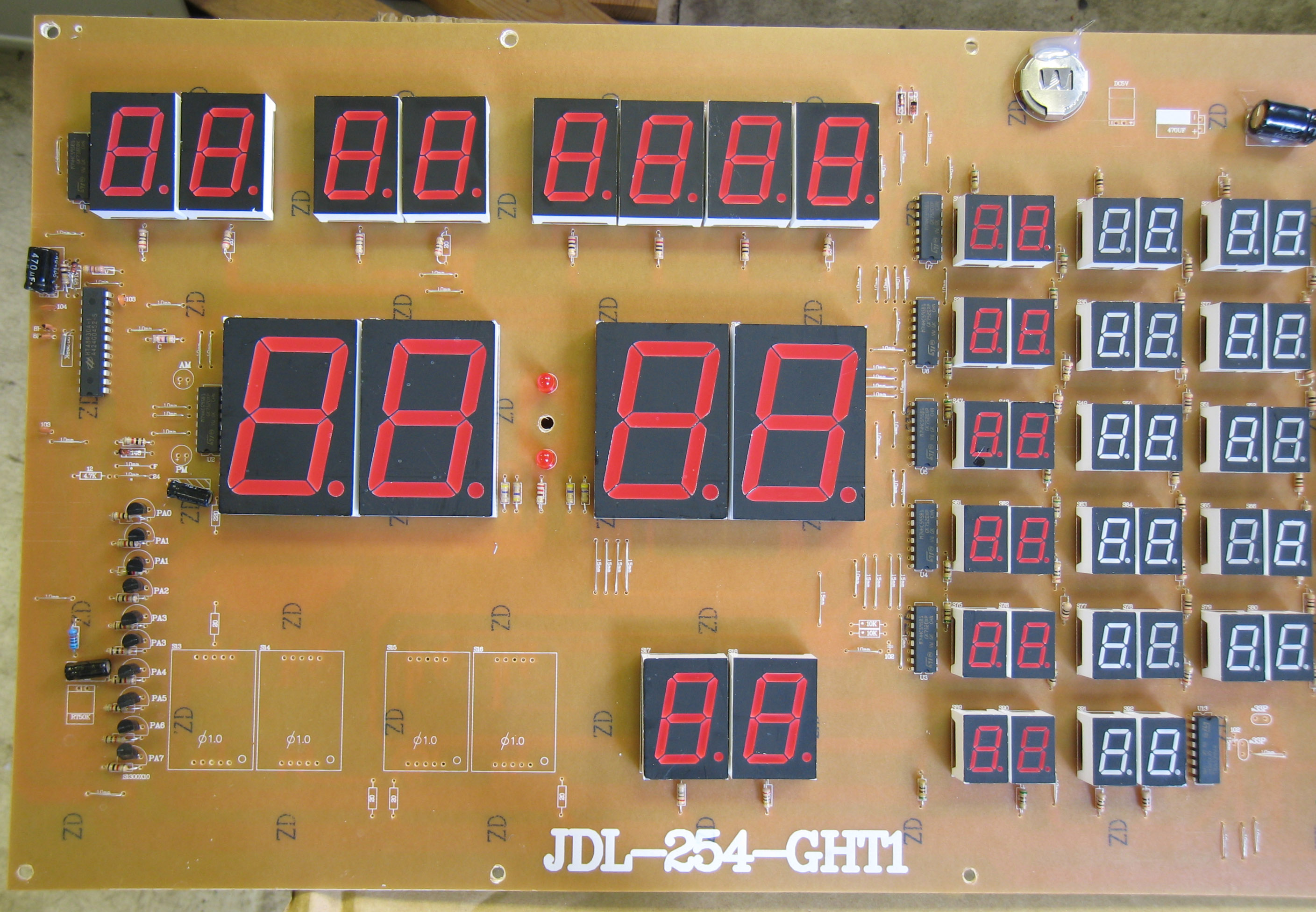

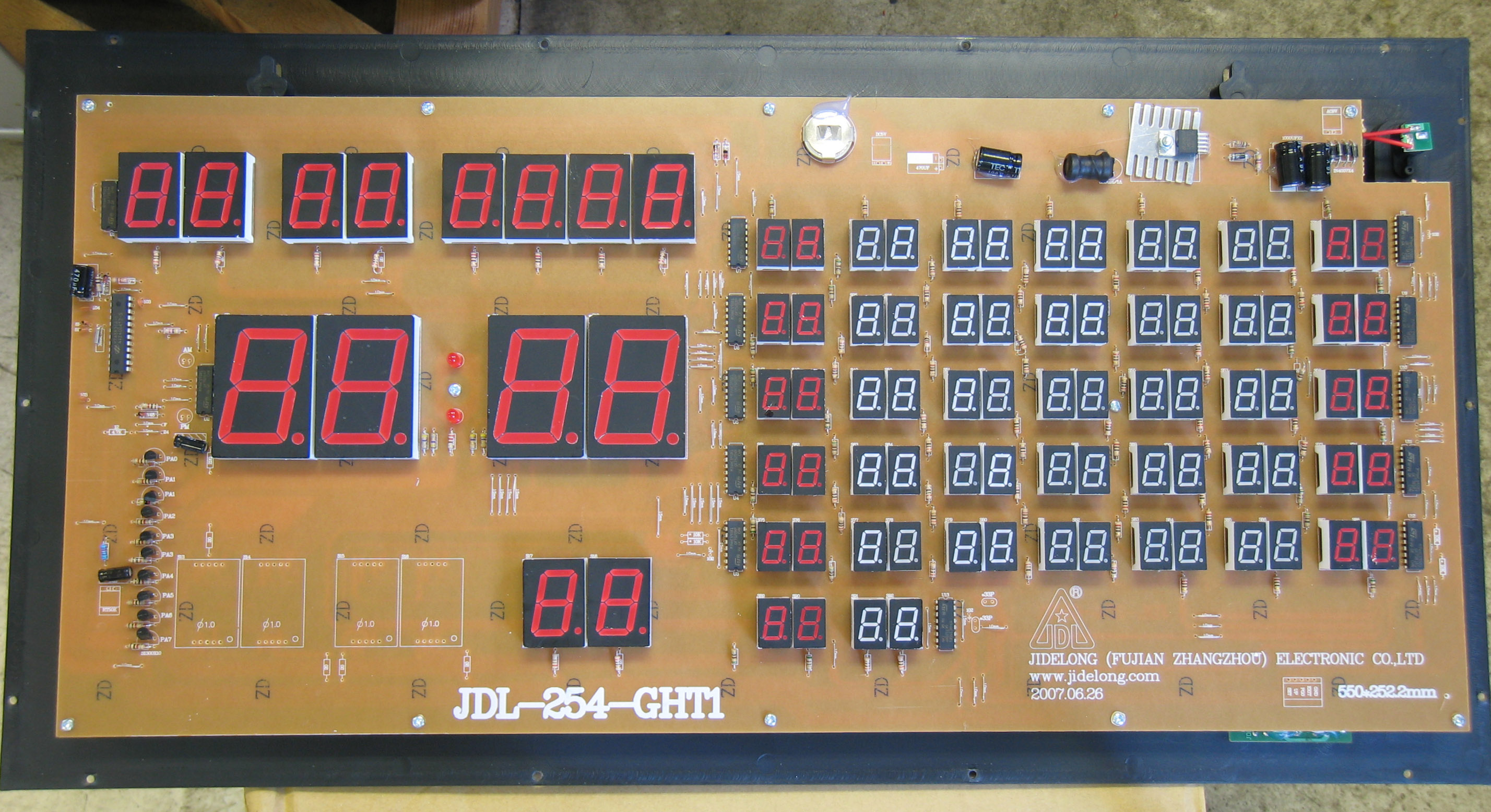

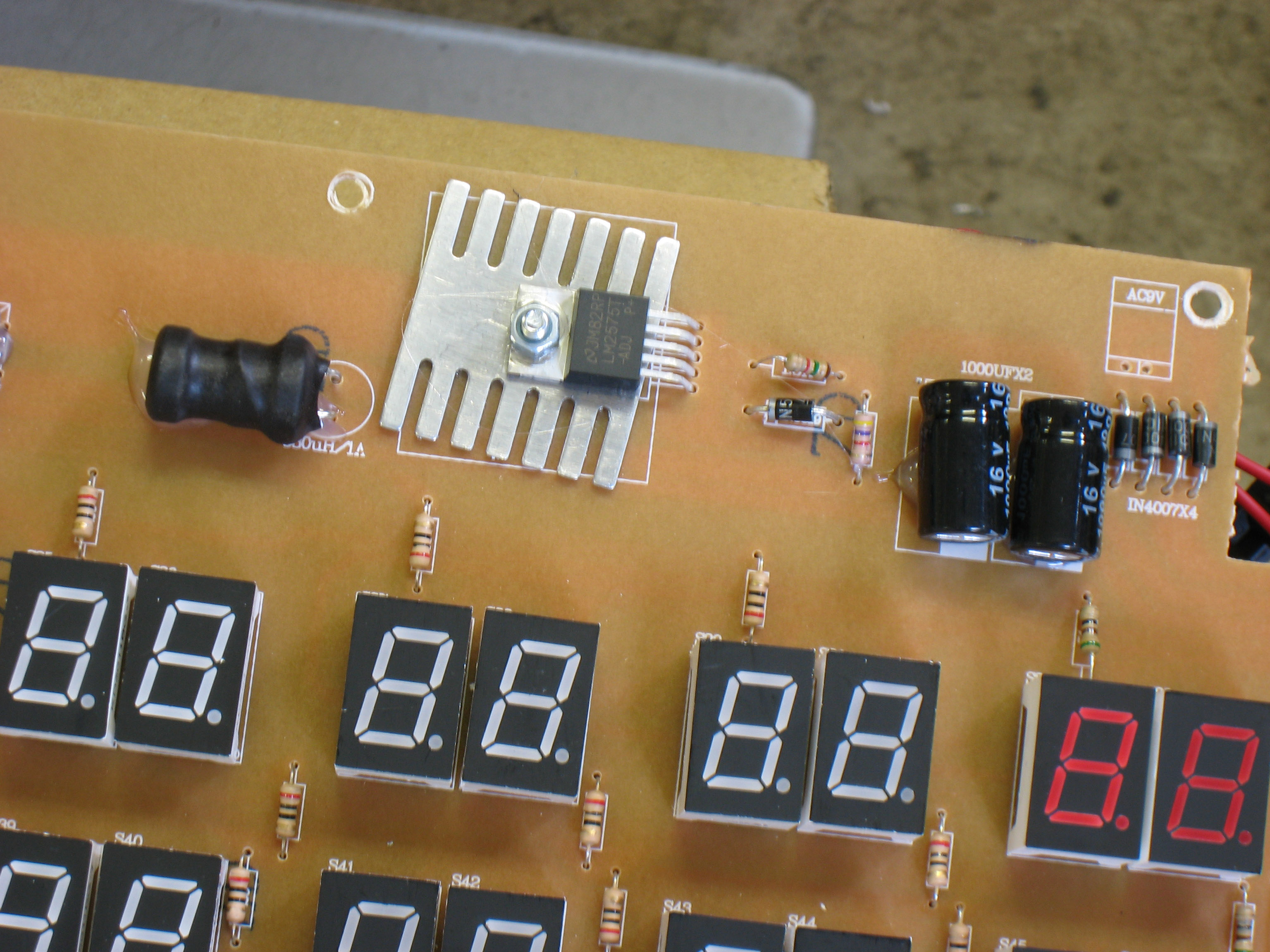

JDL-254 LED CLOCK カレンダー付

LAN付きNTP対応に改造できないかと思ってゲットしてみた。

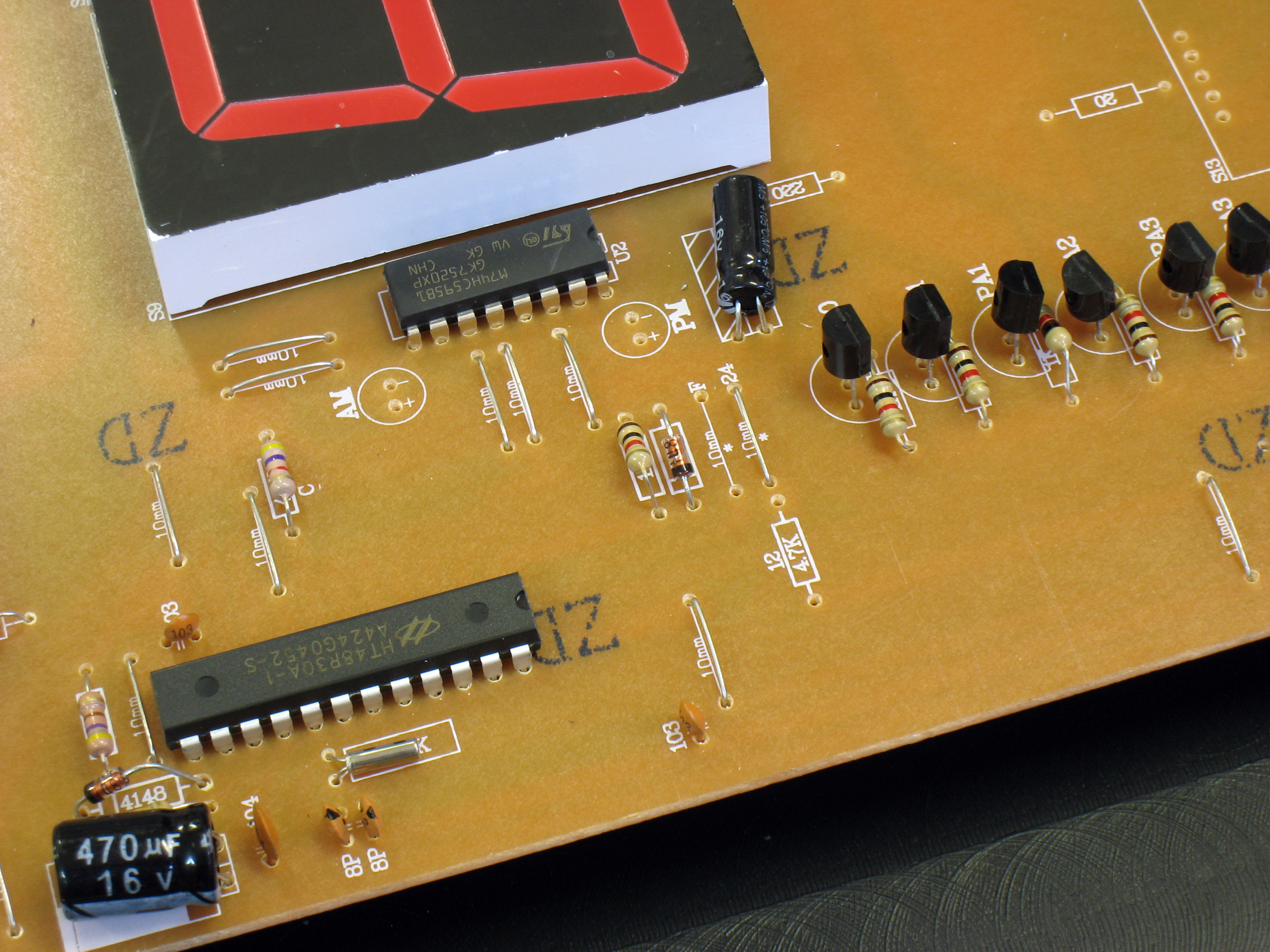

ボンディングダイのCPUでどーにかなってんだろと予想していたのだが、DIPの
マイコン(HOLTEK HT48R30A)と74HC595で作ってあった。 こりゃ改造も楽チンだ。

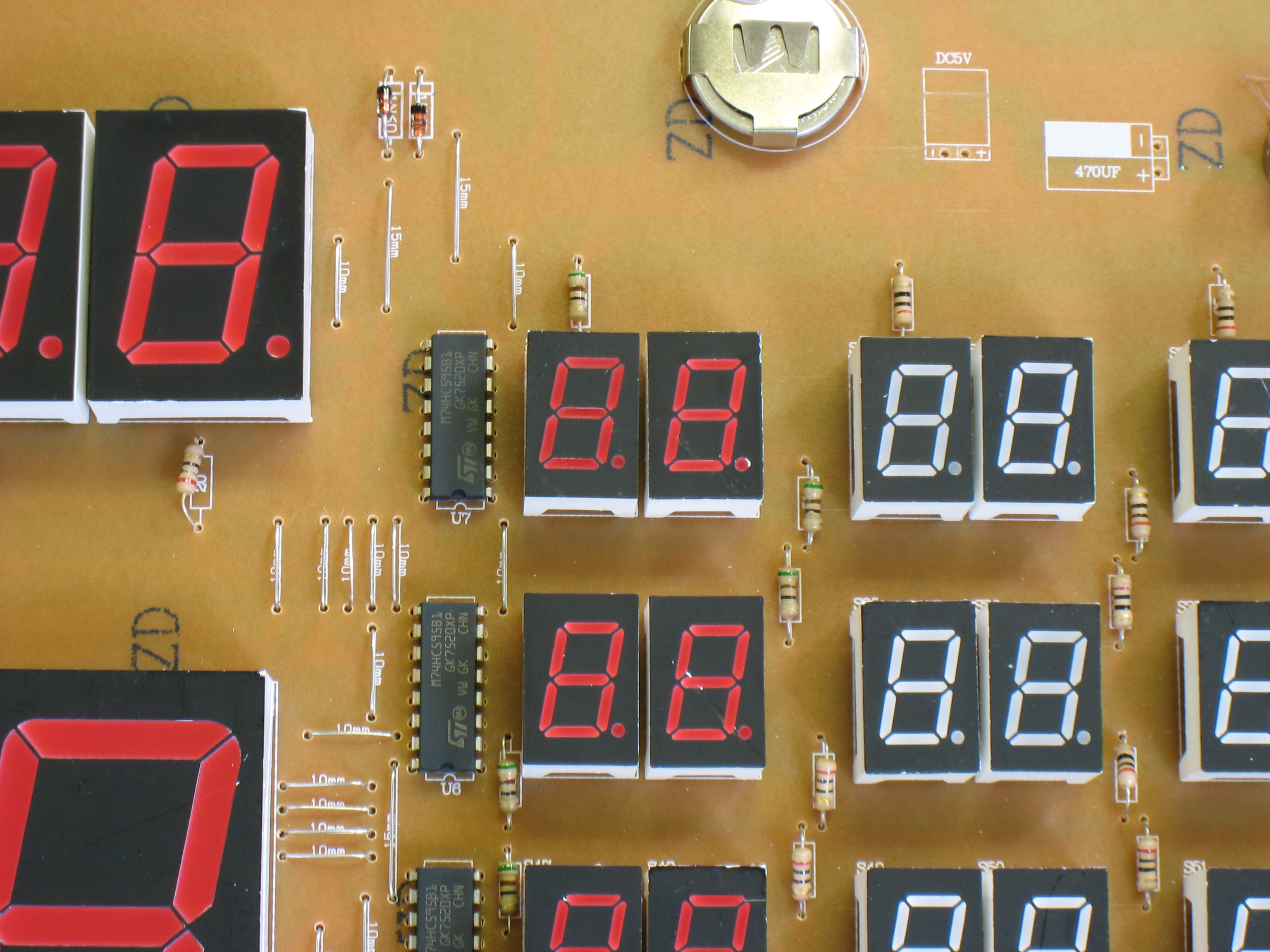

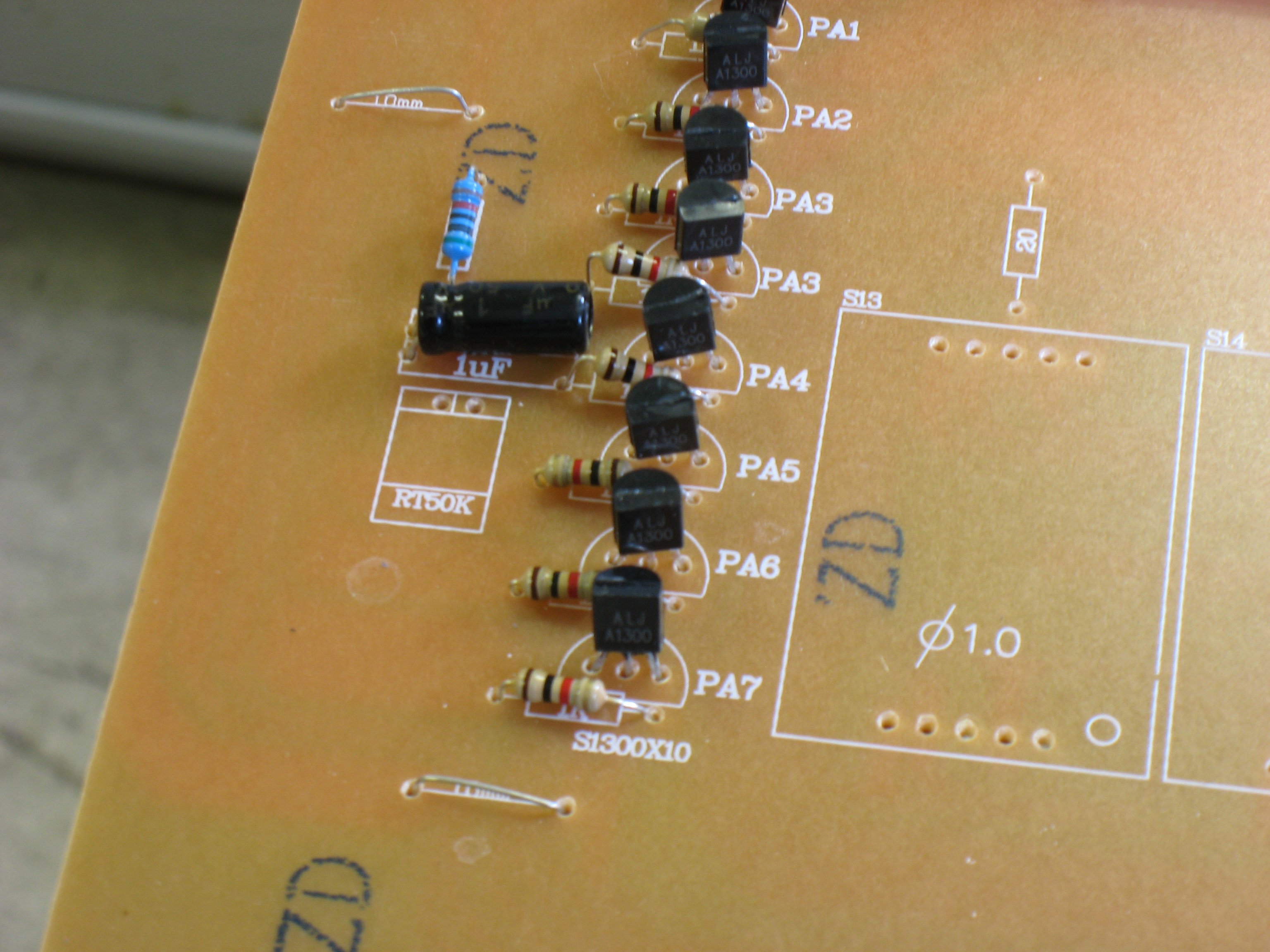

HC595の8bit・桁と10系統のコモンでのダイナミック点灯ということである。
HOLTEKのマイコンを触るのは興味が無いので、ゲタをかませてPICかH8で
イタズラすることになるだろう。
