1997/01/20 UPDATED
| ＃ | 信号名 | 説明 |
|---|---|---|
| 1 | GND | |
| 2 | d2 | データ２(in) |
| 3 | d3 | データ３(in) |
| 4 | Vcc(5V) | 電源 |
| 5 | s1 | ページアドレス１(o) |
| 6 | s0 | ページアドレス０(o) |
| 7 | d0 | データ０(i) |
| 8 | d1 | でーた１(i) |
| 9 | Vcc(5V) | 電源 |
ページ切換式の通信フォーマットである。
| 入力 | 出力 | ||||
|---|---|---|---|---|---|
| s0 | s1 | d3 | d2 | d1 | d0 |
| ０ | ０ | Ｒ | Ｘ | Ｙ | Ｚ |
| ０ | １ | Ｓ | Ａ | Ｃ | Ｂ |
| １ | ０ | 右 | 左 | 下 | 上 |
| １ | １ | Ｌ | １ | ０ | ０ |

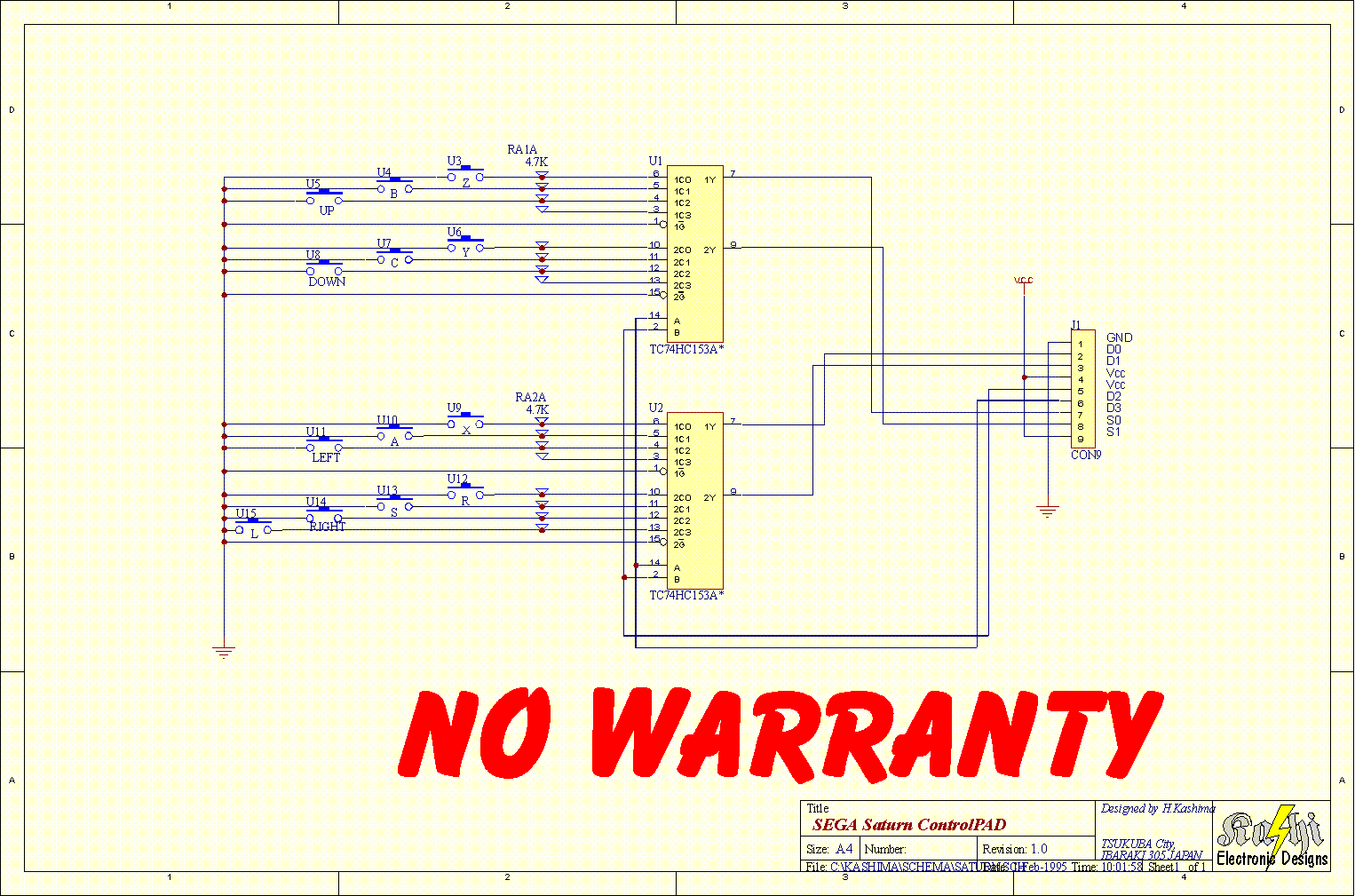

コントローラ等価回路
