PS3デジタルスティックコンバータ

[ENGLISH]

はじめに

　ＰＳ３で鉄拳５をやるにもスティックコントローラが無いので、ガラクタ箱に入っていたEZ-USBでチョチョイと作ってみた。
あと半年もすれば変換器なんぞ1,500円とかで出てくるかな。
　ＰＳ３は、PCのHIDジョイスティックを認識するので、市販の PS→USB変換器を使うとアナログコントローラーに限り接続することができるが、格ゲー用ジョイスティックなどのデジタルコントローラーでは、レバー入力が入らず使うことができない。
これは、ＰＳ３が認識するHIDの方向キー属性が"Hat Switch"となっているためで、市販の変換器はアナログ接続時、方向キーが Hat Switchとなるが、デジタル型ではボタン型として変換されるので入力が伝達されない。
ということで、ゲームパッド変換器なアプリケーションのHIDディスクリプタを変更してHat Switchとして認識させるようにしてみた。


HIDディスクリプタはこんな感じ。
ReportDscr:
  db   05h,01h          ;USAGE_PAGE(Generic Desktop)
  db   09h,05h          ;USAGE (Game Pad)
  db   0a1h,01h         ;COLLECTION (Application)

  db   09h,39h          ;USAGE (Hat Switch)
  db   15h,0h           ;LOGICAL_MINIMUM (0)
  db   25h,07h          ;LOGICAL_MAXIMUM (7)
  db   35h,00h          ;PHYSICAL_MINIMUM (0)
  db   46h,3bh,01h      ;PHYSICAL_MAXIMUM (315)
  db   65h,14h          ;UNIT (Eng Rot:Angular Pos)
  db   75h,04h          ;REPORT_SIZE (4)
  db   95h,01h          ;REPORT_COUNT (1)
  db   81h,02h          ;INPUT (Data,Var,Abs)

  db   05h,09h          ;USAGE_PAGE (Button)
  db   19h,01h          ;USAGE_MINIMUM (Button 1)
  db   29h,0Ch          ;USAGE_MAXIMUM (Button 12)
  db   15h,00h          ;LOGICAL_MINIMUM (0)
  db   25h,01h          ;LOGICAL_MAXIMUM (1)
  db   95h,0Ch          ;REPORT_COUNT (12)
  db   75h,01h          ;REPORT_SIZE (1)
  db   81h,02h          ;INPUT (Data,Var,Abs)
  db   0c0h             ;END_COLLECTION
ReportDscrEnd:




作り方

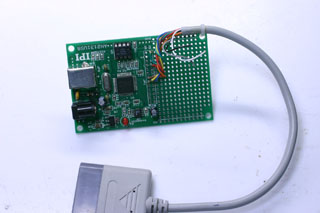

EZ-USBのテストボード(MINI EZ-USB等)を使うか組み立てるかしてから、表の様にプレステコントローラーと接続し、EEPROMに下のファームを書き込むだけである。
ちなみに、USB Vendor IDは Anchor chipのサンプルボードと同じ値にセットしてあるので、同じ EZ-USBモノがPS3に接続されているとおかしな事になるので注意してほしい。


EZ-USBファームウェア (2007/01/27)


書き込み方法についてはこちら


• MINI EZ-USB(オプティマイズ)



MINI EZ-USBと PSパッドの接続
端子	信号名	PS端子	端子	信号名	PS端子
A1	PA5/FRD#		B1	PA4/FRW#
A2	PC0/RxD0	7. CLOCK	B2	PB7/T2OUT
A3	PC1/TxD0	6. SELECT	B3	PB6/INT6
A4	PC2/INT0#	2. COMMAND	B4	PB5/INT5#
A5	PC3/INT1#	3. DATA (B11端子へ4.7kΩで接続)	B5	PB4/INT4
A6	PC4/T0		B6	PB3/TxD1
A7	PC5/T1		B7	PB2/RxD1
A8	PC6/WR#		B8	PB1/T2EX
A9	PC7/RD#		B9	PB0/T2
A10	SDA		B10	SCL
A11	CLK24		B11	VCC(3.3V)	5. 3.3V
A12	5V		B12	5V
A13	GND	4. GND	B13	GND


プレステコネクタのピン番号

      　　ＰＳ　ＰＡＤコネクタ
     =============================
    ‖○ ○ ○|○ ○ ○|○ ○ ○ ‖    （本体正面より見た図）
     ＼_______|________|________／

ピン　９ ８ ７ ６ ５ ４ ３ ２ １




参考文献

• (EZ-USB)プレステコントローラ-USB変換機(松原拓也氏)

---
